- КОД ТОВАРА28112409
- НаличиеВ наличии
- Высота подъема, м6; 9; 12; 18; 24
- Грузоподъемность, т10
- Все характеристики

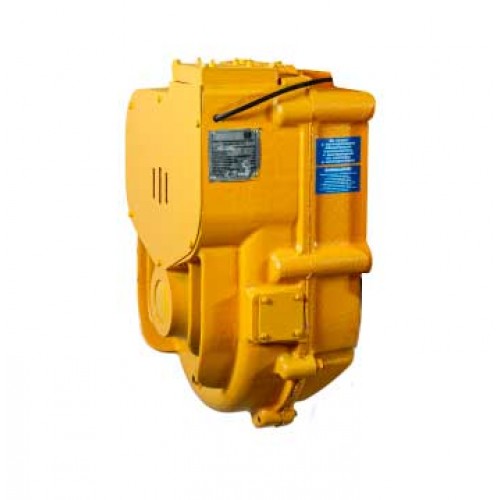

Установленный на входном валу колодочный тормоз регулируется рабочей пружиной и электромагнитом ИЖМВ 684432.003 . При включении электродвигателя активируется нормально замкнутый колодочный тормоз, который фиксирует тормозной шкив, установленный на быстроходном валу редуктора. При активации электромотора на опускание груза шестерня отходит от фрикционных накладок, и груз начинает опускаться.
На промежуточном валу установлен грузоупорный тормоз. Промежуточный вал вращается под действием груза до того момента, когда зубчатое колесо зажмет храповик грузоупорного тормоза.
Кинематическая связь редуктора с барабаном тали осуществляется посредством зубчатой муфты.
Редуктор имеет прочный корпус, он рассчитан на длительный срок эксплуатации и способен выдерживать высокие нагрузки.
Чертеж
- Корпус редуктора ИМ991456.015(106-1В)
- Крышка ИМ997822.003(106-55Б)
- Колодка ИМ973211.002(сб. 106-5А) (Колодка ИМ996252.002(сб. 106-48А) Обкладка ИМ996121.002(106-49))
- Колесо зубчатое ИМ986128.001(106-44А)
- Вал-шестерня ИМ986114.007(106-34А)
- Шкив ИМ989516.004(106-57В)
- Втулка зубчатая ИМ986131.009(106-45А)
- Колодка ИМ973211.004(сб. 106-6А) (Колодка ИМ995252.003(сб. 106-51А) Обкладка ИМ996121.022 (106-49)
- Гайка М33х1,5 ГОСТ 11871
- Штифт ИМ981111.981-01 (106-112)
- Вал-шестерня ИМ986114.006 (106-39Б)
- Кольцо ИМ983151.035 (106-60)
- Храповик ИМ986873 (106-115)
- Накладка фрикционная 2571115611 ГОСТ 1786
- Диск тормозной ИМ985561.002 (106-96А)
- Колесо зубчатое ИМ986135.018 (106-116)
- Полукольцо ИМ988732.001 (106-42)
- Крышка редуктора ИМ991456.008 (106-2Б)
- Электромагнит ИЖМВ 684432.003
- Пружина ИМ998716.001 (106-94)
- Пружина ИМ998713.008 (106-20А)
- Рычаг ИМ972572.005 (сб.106-15)
Характеристики
- Высота подъема, м6; 9; 12; 18; 24
- Грузоподъемность, т10
- Модель талиТЭ
- НазначениеРедуктор подъема в сборе
- Страна производстваРоссия
- Тип деталиРедуктор подъема в сборе
