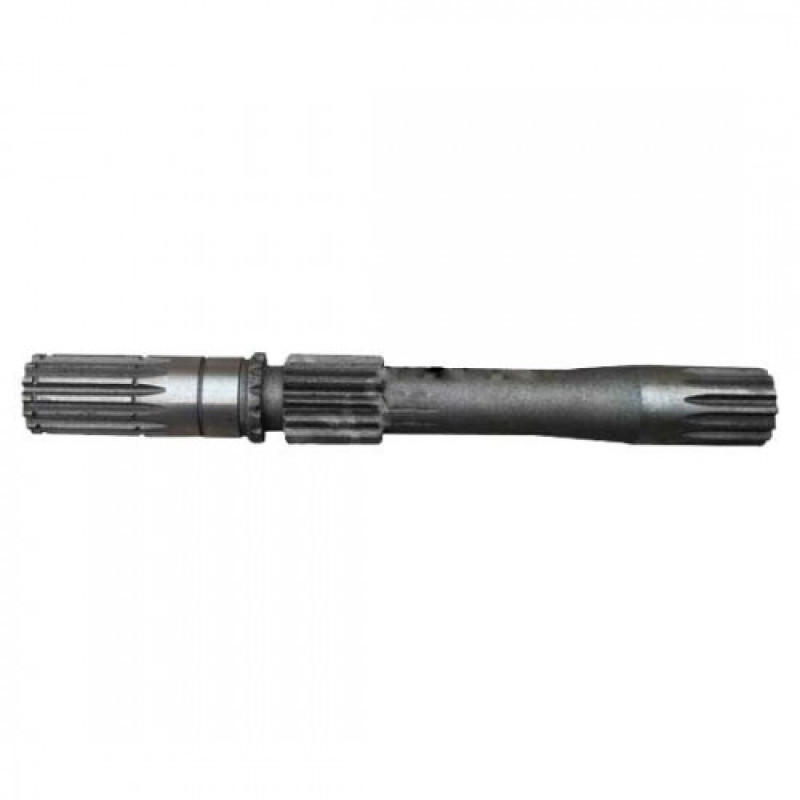

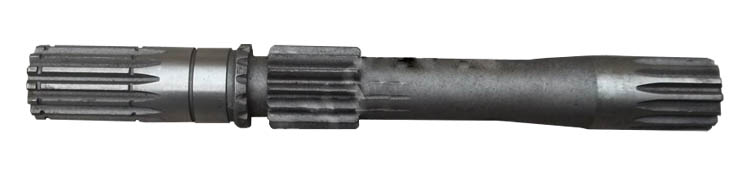

Вал шестерня 106-34А (986114.007) редуктора сб.106
- 111
- Грузоподъемность, т:3,2
- Модель тали:ТЭ
- Назначение:Вал-шестерня; Шестерня редуктора подъема
- Страна производства:Россия
- Тип детали:Вал-шестерня
- Показать все характеристики
Описание
Вал-шестерня 106-34А (986114.007) применяется в редукторах подъема сб. 106. Такие редукторные механизмы подходят для талей моделей ТЭ 320 2ТЭ 320 ТЭС 5000 ТЭС 6300 2ТЭ 6300 ТЭС 10000 2ТЭ 10000 2ТЭ 12500
Деталь представляет собой вал с зубьями для передачи крутящего момента. Таким образом, узел объединяет в себе функционал вала и шестерни. Его использование позволяет упростить конструкцию редукторного механизма, уменьшить его габариты и продлить срок эксплуатации. Он принимает вращение от электродвигателя подъема тали и передает его на промежуточную шестерню, которая является еще и дополнительным грузоупорным тормозом. На другом конце этого вала крепится тормозной шкив диметром 170мм.
Вал-шестерня имеет два зубчатых модуля по 14 зубьев каждый. Изделие соответствует нормам ГОСТ по размерам и точности геометрии.
В случае износа зубчатых модулей возможна замена.
Качественная деталь рассчитана на длительный срок службы. Может эксплуатироваться в стандартных и сложных условиях.

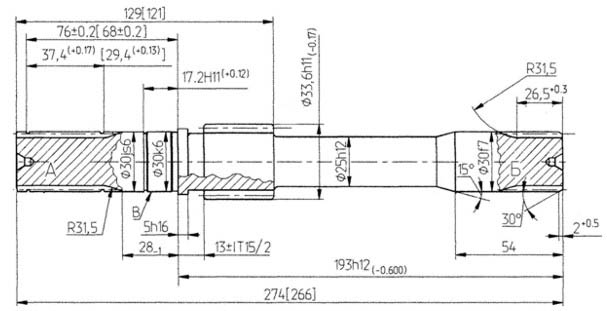

Чертеж
