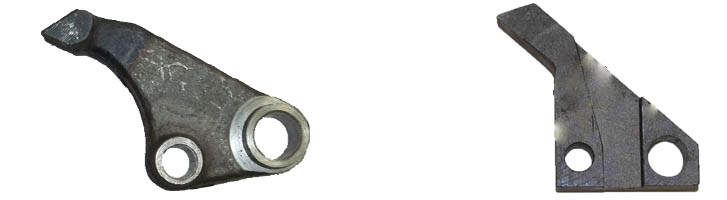

Собачка 106-97(993111.003) редуктора сб.106
- 111
- Грузоподъемность, т:3,2
- Модель тали:ТЭ
- Назначение:"Собачка"
- Страна производства:Россия
- Тип детали:"Собачка"
- Показать все характеристики
Описание
Собачка 106-97 (993111.003) — подвижный элемент редуктора подъема сб. 106 тали ТЭ-320 российского производства. Она устанавливается на палец 106-15, который фиксируется в корпусе редуктора.
Собачка обеспечивает непрерывное вращательное движение в одном направлении, и блокирует движение тельфера вниз (в обратную сторону). Она поворачивается на оси и входит в зацепление с храповиком. Зацепление получается за счет силы трения, которая возникает под действием пружины, расположенной внутри колпачков в бобышке.
При выходе собачки из зацепления ее положение фиксируется при помощи специального упора. Это предотвращает обратный ход механизма.
Деталь выполнена в соответствии со стандартами, указанными в нормативных документах. Собачка изготовлена из прочного сплава, не деформируется под действием ударных и вибрационных нагрузок. Точная геометрия детали обеспечивает безошибочную установку в корпусе редуктора.

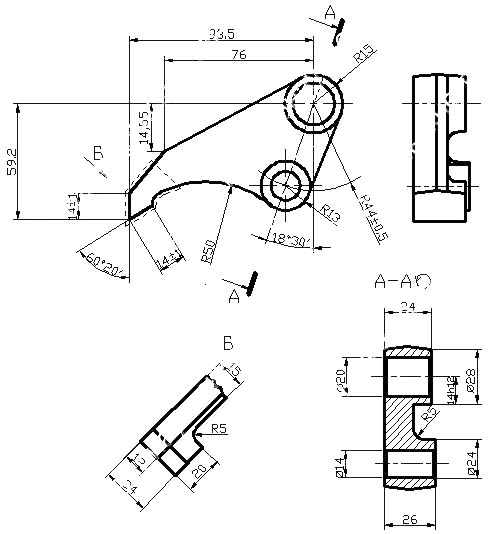

Чертеж
