Шестерня сдвоенная 102c-29 (986251.002)
- 111
- Грузоподъемность, т:3,2
- Модель:РВЦ-320; ТШП-25
- Модель тали:ТЭ
- Назначение:Сдвоенная шестерня; Шестерня; Шестерня механизма передвижения
- Скорость передвижения, м/мин:32
- Показать все характеристики
Описание

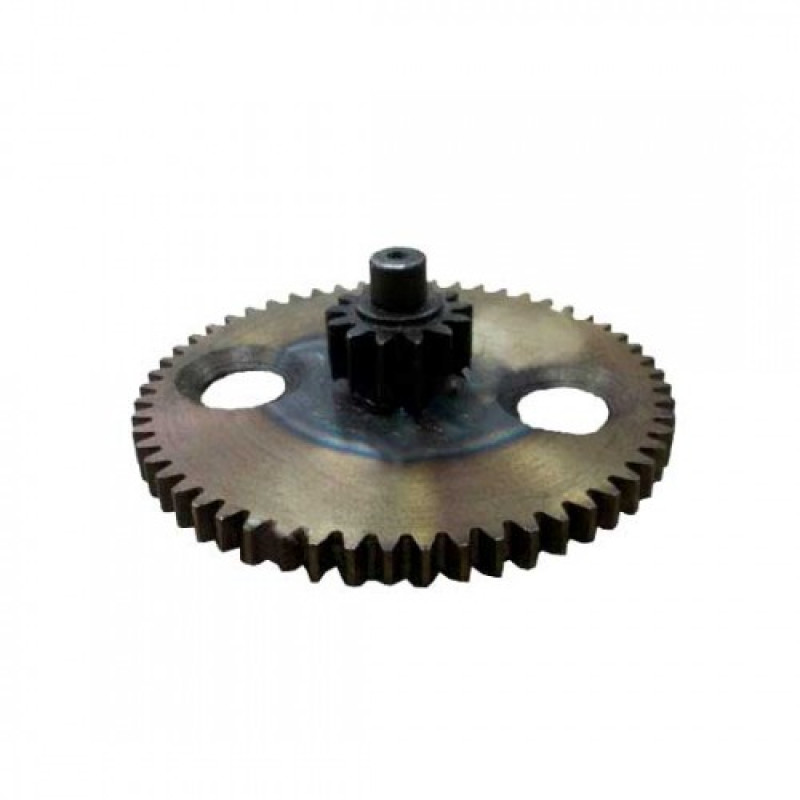

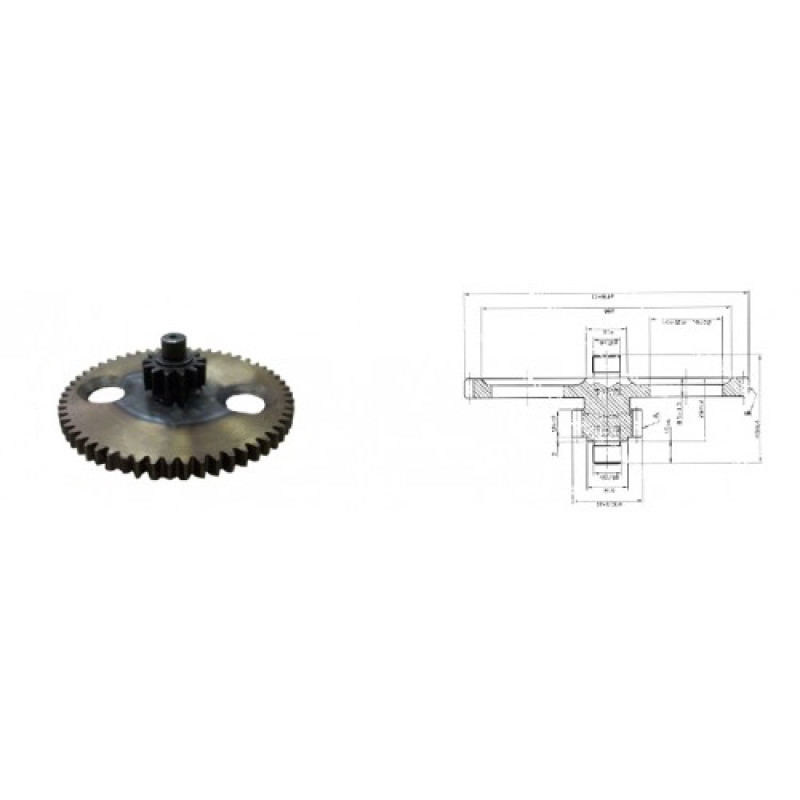

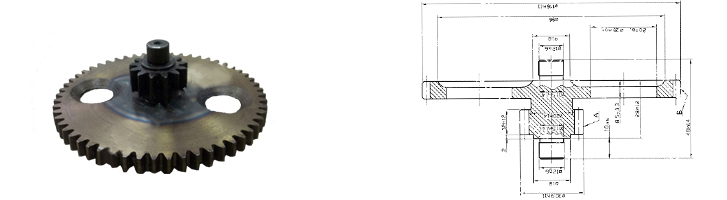

Сдвоенная шестерня 102c-29 используется для передачи вращения от шестерни электродвигателя на шестерню 102-17А или 102-84. Модель 102с-29 отличается от 102-29 количеством зубьев. Скорость передвижения шестерни равна 32 м/мин. Деталь состоит из двух венцов с 13 и 56 зубьями. Их диаметр равен 26 и 112 мм соответственно.
Сдвоенная шестерня изготовлена из прочного износостойкого материала и рассчитана на высокие нагрузки. Она не деформируется под действием ударов и вибрации. Точная геометрия детали обеспечивает безошибочную установку, благодаря чему механизм движется плавно и практически бесшумно.
Деталь соответствует требованиям ГОСТ относительно прочности материала и формы шестерни.
В процессе эксплуатации механизм подвергается износу. Срок службы зависит от интенсивности использования грузоподъемного оборудования и условий его эксплуатации. Деформации детали может привести к выходу оборудования из строя, поэтому требуется ее своевременная замена.

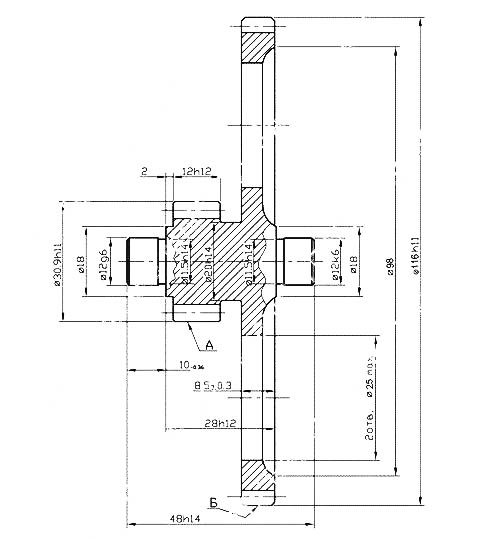

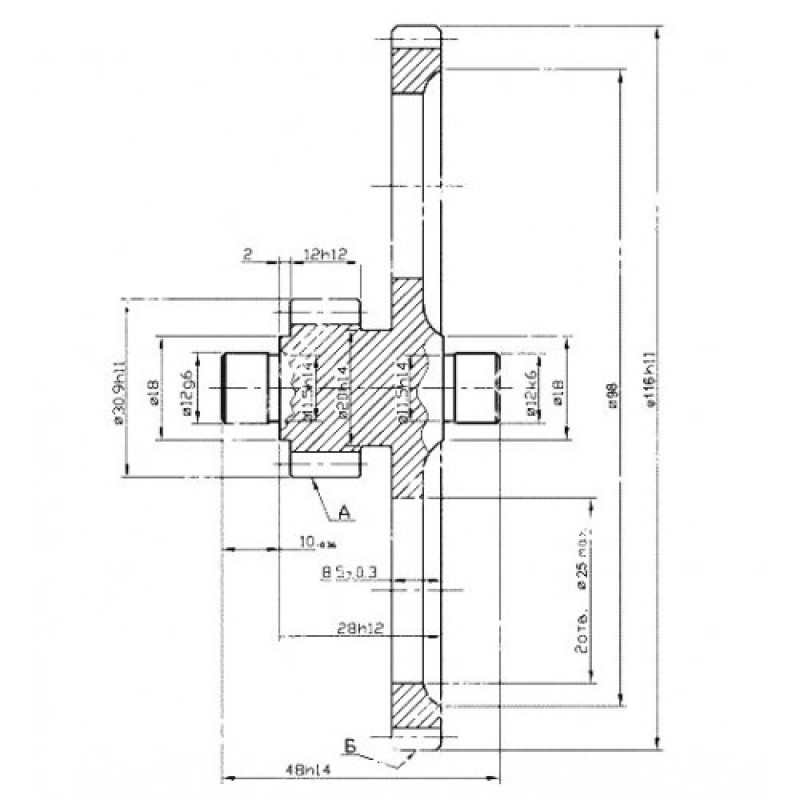

Чертеж
| Зубчатый венец | — | А | Б |
| Модуль | m | 2 | 2 |
| Число зубьев | z | 13 | 56 |
| Нормальный исходный контур | — | ГОСТ 13755-81 | ГОСТ 13755-81 |
| Коэффициент смещения | X | +0,24 | 0 |
| Степень точности по ГОСТ 1643-81 | — | 10-10-8-Ad | 10-10-8-Bd |
| Длина общей нормали | W | 9,549 | 39,946 |
| Делительный диаметр | d | 26 | 112 |
