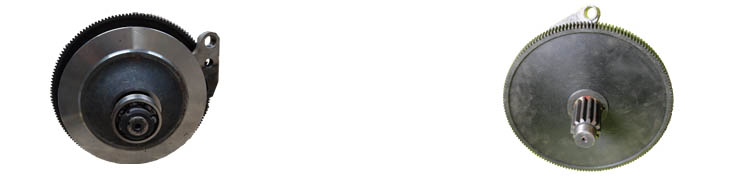

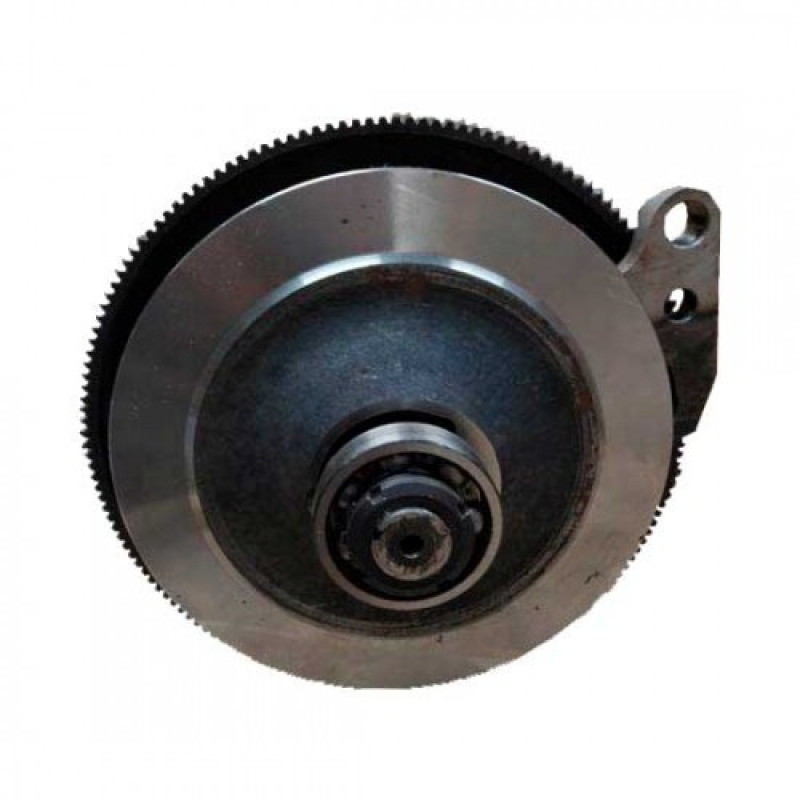

Грузоупорный тормоз 106-18А редуктора сб.106

Грузоупорный тормоз 106-18А предназначен для редуктора подъема сб.106 тали ТЭ-320. Он устанавливается на промежуточном валу редуктора. Тормоз состоит из упорного диска и зубчатого колеса.

Упорный диск прочно фиксируется на валу, а зубчатое колесо свободно движется по винтовой нарезке. Зубчатое колесо имеет удлиненную ступицу. На ней устанавливается храповое колесо с фрикционными накладками.

Грузоупорный тормоз замыкается под весом груза. Промежуточный вал редуктора вращается под действием груза до того момента, когда зубчатое колесо зажмет храповик грузоупорного тормоза. При прекращении вращения возникает тормозной момент. Его величина пропорциональна весу груза. Под действием тормозного момента груз останавливается и удерживается в подвешенном состоянии.

Грузоупорный тормоз проверяют на работоспособность при отключенном колодочном тормозе и поднятом грузе.
