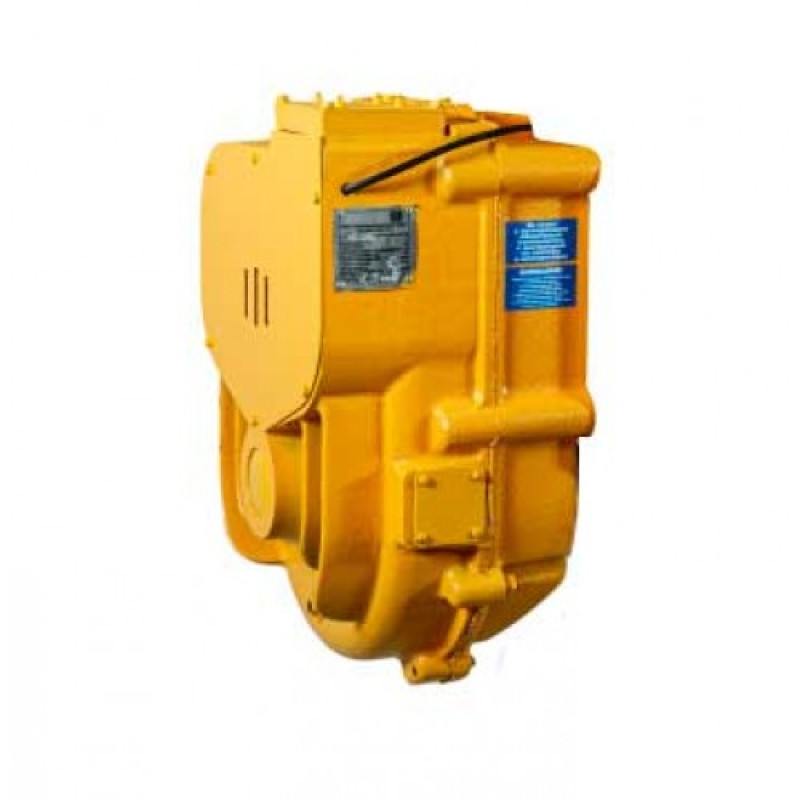

Редуктор подъема тали ТЭ-500 ТЭ 500-511 ТЭ 500-521

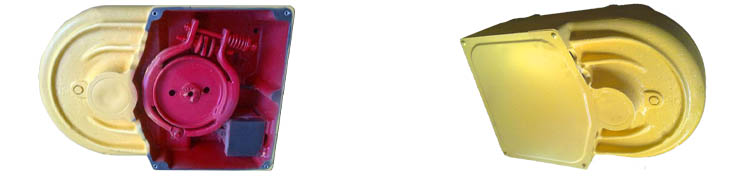

Редуктор подъема тали сб.106 имеет 2х ступенчатую цилиндрическую зубчатую передачу, колодочный тормоз на входном валу и грузоупорный тормоз на промежуточном валу. Является частью механизма подъема.

Установленный на входном валу колодочный тормоз регулируется рабочей пружиной и электромагнитом  ИЖМВ 684432.003 . При включении электродвигателя активируется нормально замкнутый колодочный тормоз, который фиксирует тормозной шкив, установленный на быстроходном валу редуктора. При активации электромотора на опускание груза шестерня отходит от фрикционных накладок, и груз начинает опускаться.

На промежуточном валу установлен грузоупорный тормоз. Промежуточный вал вращается под действием груза до того момента, когда зубчатое колесо зажмет храповик грузоупорного тормоза.

Кинематическая связь редуктора с барабаном тали осуществляется посредством зубчатой муфты.

Редуктор имеет прочный корпус, он рассчитан на длительный срок эксплуатации и способен выдерживать высокие нагрузки.

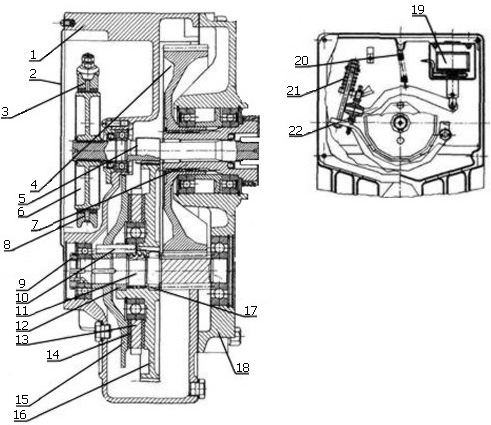

Чертеж

1.  Корпус редуктора ИМ991456.015(106-1В)
2.  Крышка ИМ997822.003(106-55Б)
3.  Колодка ИМ973211.002(сб. 106-5А) (Колодка ИМ996252.002(сб. 106-48А) Обкладка ИМ996121.002(106-49))
4.  Колесо зубчатое ИМ986128.001(106-44А)
5.  Вал-шестерня ИМ986114.007(106-34А)
6.  Шкив ИМ989516.004(106-57В)
7.  Втулка зубчатая ИМ986131.009(106-45А)
8.  Колодка ИМ973211.004(сб. 106-6А) (Колодка ИМ995252.003(сб. 106-51А) Обкладка ИМ996121.022 (106-49)
9.  Гайка М33х1,5 ГОСТ 11871
10.  Штифт ИМ981111.981-01 (106-112)
11.  Вал-шестерня ИМ986114.006 (106-39Б)
12.  Кольцо ИМ983151.035 (106-60)
13.  Храповик ИМ986873 (106-115)
14.  Накладка фрикционная 2571115611 ГОСТ 1786
15.  Диск тормозной ИМ985561.002 (106-96А)
16.  Колесо зубчатое ИМ986135.018 (106-116)
17.  Полукольцо ИМ988732.001 (106-42)
18.  Крышка редуктора ИМ991456.008 (106-2Б)
19.  Электромагнит ИЖМВ 684432.003
20.  Пружина ИМ998716.001 (106-94)
21.  Пружина ИМ998713.008 (106-20А)
22.  Рычаг ИМ972572.005 (сб.106-15)
