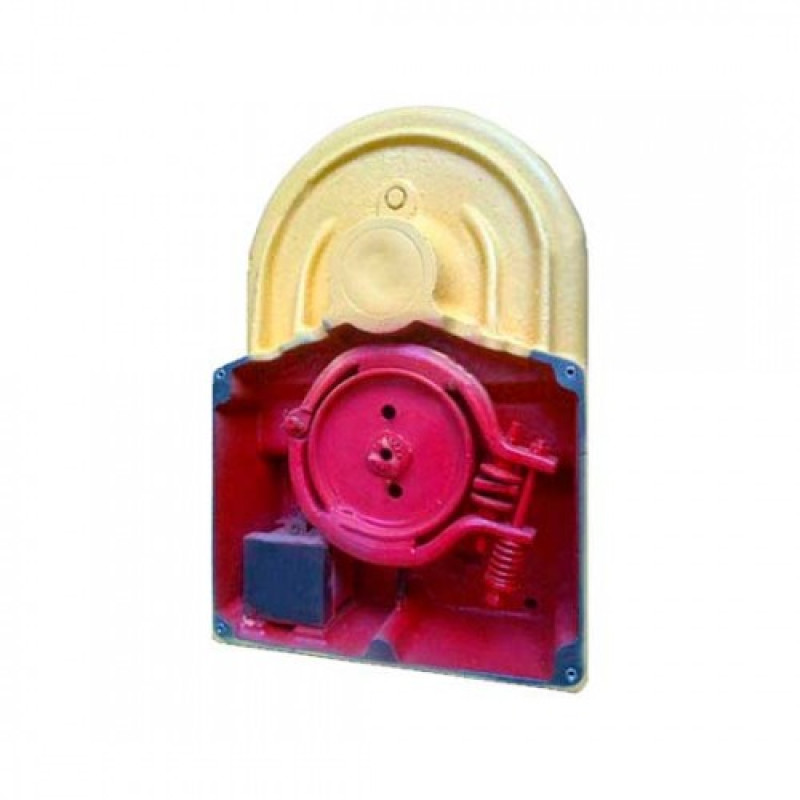

Редуктор подъема тали сб.106

Редуктор подъема тали сб.106 имеет 2х ступенчатую цилиндрическую зубчатую передачу, колодочный тормоз на входном валу и грузоупорный тормоз на промежуточном валу. Является частью механизма подъема.

Установленный на входном валу колодочный тормоз регулируется рабочей пружиной и электромагнитом  ИЖМВ 684432.003 . При включении электродвигателя активируется нормально замкнутый колодочный тормоз, который фиксирует тормозной шкив, установленный на быстроходном валу редуктора. При активации электромотора на опускание груза шестерня отходит от фрикционных накладок, и груз начинает опускаться.

На промежуточном валу установлен грузоупорный тормоз. Промежуточный вал вращается под действием груза до того момента, когда зубчатое колесо зажмет храповик грузоупорного тормоза.

Кинематическая связь редукторс барабаном тали осуществляется посредством зубчатой муфты.

Редуктор имеет прочный корпус, он рассчитан на длительный срок эксплуатации и способен выдерживать высокие нагрузки.

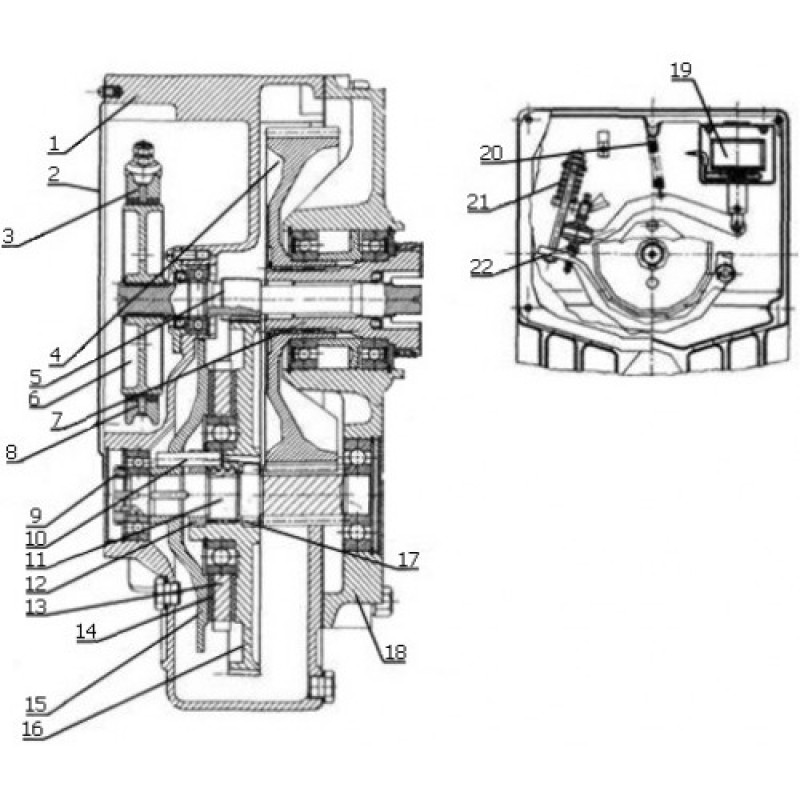

Чертеж

1.  Корпус редуктора ИМ991456.015(106-1В)
2.  Крышка ИМ997822.003(106-55Б)
3.  Колодка ИМ973211.002(сб. 106-5А) (Колодка ИМ996252.002(сб. 106-48А) Обкладка ИМ996121.002(106-49))
4.  Колесо зубчатое ИМ986128.001(106-44А)
5.  Вал-шестерня ИМ986114.007(106-34А)
6.  Шкив ИМ989516.004(106-57В)
7.  Втулка зубчатая ИМ986131.009(106-45А)
8.  Колодка ИМ973211.004(сб. 106-6А) (Колодка ИМ995252.003(сб. 106-51А) Обкладка ИМ996121.022(106-49)
9.  Гайка М33х1,5 ГОСТ 11871
10.  Штифт ИМ981111.981-01(106-112)
11.  Вал-шестерня ИМ986114.006(106-39Б)
12.  Кольцо ИМ983151.035(106-60)
13.  Храповик ИМ986873 (106-115)
14.  Накладка фрикционная 2571115611 ГОСТ 1786
15.  Диск тормозной ИМ985561.002(106-96А)
16.  Колесо зубчатое ИМ986135.018(106-116)
17.  Полукольцо ИМ988732.001 (106-42)
18.  Крышка редуктора ИМ991456.008 (106-2Б)
19.  Электромагнит ИЖМВ 684432.003
20.  Пружина ИМ998716.001(106-94)
21.  Пружина ИМ998713.008(106-20А)
22.  Рычаг ИМ972572.005(сб.106-15)
