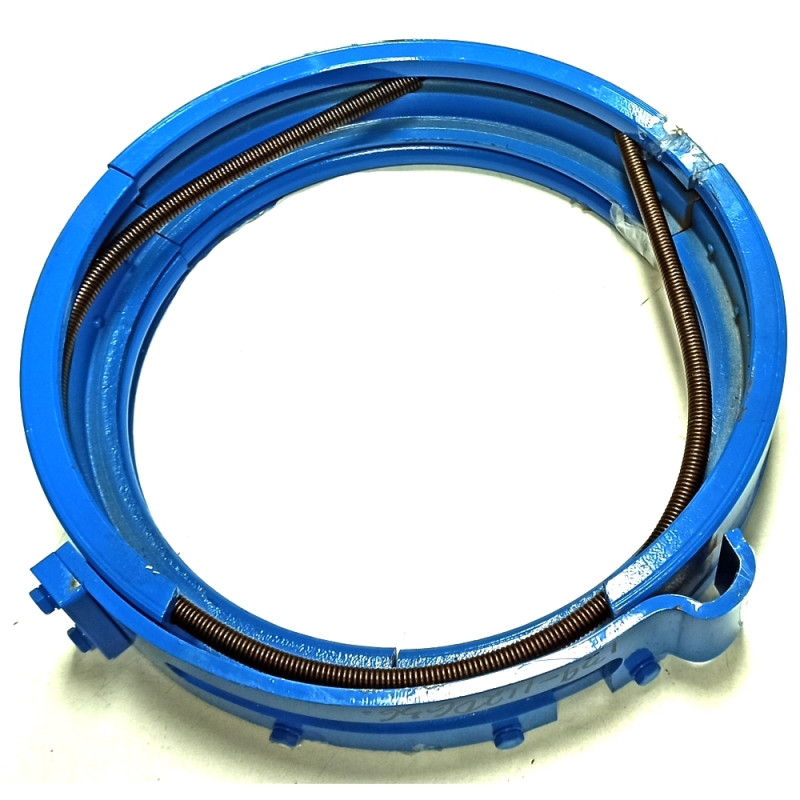

Канатоукладчик в сборе 2 тн. (№158107/202809) Болгария

Канатоукладчик для тельфера в сборе ― механизм направления и укладки каната в каналы барабана. Состоит из чугунной направляющей гайки, которая передвигается по каналам барабана, и прижимного кольца из листовой стали, затянутого на канате с помощью цилиндрических пружин.

Канатоукладчик тельфера Т – это конструктивный элемент, выполняющий две функции. Первая из них состоит в направлении грузового каната во время вращения барабана. Несмотря на то, что поверхность барабана покрыта ручьями, этого может оказаться недостаточно для надежной и аккуратной укладки каната. Особенно это касается тех случаев, когда грузовой канат деформирован или замят. Канатоукладчик решает эту проблему, удерживает канат от спадания с ручьев и защищает его от повреждений.

Вторая функция канатоукладчика состоит в том, что он производит включение/выключение концевых выключателей подъема и спуска. Для этого вдоль барабана тельфера располагается тяга с двумя сухарями, в которые и упирается канатоукладчик. Положение сухарей на тяге регулируется, благодаря чему имеется возможность изменения положений крюковой обоймы, при которых срабатывают концевые выключатели.
